第三节 光缆线路

1988 年,山东长途通信以架空明线及大容量长途电缆载波通信为主要手段。80 年代,山东国民经济和科学技术迅速发展,通信能力远不适应市场通信需求。进入“八五”后,山东邮电通信建设,坚持抓干线、高起点、新技术,努力改善投资环境,调动各方积极性,多渠道筹集建设资金,集中力量加快邮电通信建设。省邮电管理局决定采用当今最先进的光纤通信技术,最早由部分市、地邮电局,建设本地区内光缆线路。

1991年,山东长途通信光缆线路着手建设,京津宁(山东段)国家一级干线和济南—青岛二级干线工程项目立项。同年6月,利用泰安——新泰､泰安一肥城明线杆路架挂34Mb/s、单模、6芯光纤光缆通信系统工程开工。此工程由省邮电设计院设计,山东、河北保定邮电工程公司负责施工,由泰安传输局负责杆路整治和部分杆路改建任务,两段共107.4公里,于当年12月投产运行。这是山东首次建成长途通信光缆线路。该工程为山东长途光纤通信建设奠定了基础。

1992 年10 月,京津宁(山东段)国家一级干级长途光缆重点工程开工建设。该工程由北京设计院设计,邮电部第四工程局和山东邮电工程公司负责施工,省传输局负责工程配合及随工验收。光缆线路采用山西候马电缆厂(济南以北)和武汉长飞公司(济南以南)24芯、单模、1310波长、骨架和松套光纤光缆,采取直埋敷设。初期传输容量为(6+1)个140Mb/s 数字传输系统。工程投产后,可提供省际电路2万条,省际区间电路4.3万条。山东段全长453公里。途经德州、济南、泰安、曲阜、薛城等13个市(地)县(市)。安装局、站12个,建设维护光缆段4个,设置巡房29处,工程于次年3月24日竣工,7月投入试运行。该工程的建成,不仅缓解了以济南为轴心的南北通信紧张状况,而且对山东沿途地市的长途通信保障起到重要作用。

省传输局为配合工程,成立了工程领导小组,动员沿线广大维护人员,全力以赴投入工程建设,在组织、人力、车辆等方面给予保证,确保工程顺利进行。

1993 年,邓小平同志“南巡”讲话后,改革开放不断深入发展。山东省邮电管理局抓住机遇,利用芬兰政府贷款,引进三条通信光缆工程,建设济南—青岛(含潍坊—五莲)、潍坊—烟台——威海、临沂—五莲—日照共1248公里省内光缆干线。省传输局动员全体职工加强企业管理,调集力量,全力以赴积极参加长途光缆线路建设。

同年,为缓解山东东西方向长途通信紧张状况,进一步完善数字传输网络,利用正在建设的济青高速公路中间隔离带地下专用通信管孔,建设济南一青岛长途光缆线路工程。该工程是山东邮电“八五”规划中“323工程计划”建设项目。工程采用6-24芯单模光纤光缆,利用1310nm波长,最大传输容量为(4+1)个 140Mb/s 四次群光缆数字传输系统,线路全长466.7公里,在全线设置济南､淄博､潍坊、青岛四个维护段,于1994年竣工投产。济青光缆线路是当时省内光纤芯数最多、容量最大、敷设距离最长的光缆通信干线工程。工程施工期间,省传输局组织济南、淄博、潍坊、青岛传输局做好工程配合和随工验收工作,确保省内重点通信工程质量。

同年 10 月,潍坊——烟台—威海光缆工程,临沂-五莲-日照光缆工程同时开工。潍一烟—威工程途经寒亭、昌邑、平度、莱州、招远、龙口、蓬莱、福山等八个县市区,光缆工程采用18—24芯单模光纤光缆、1310nm波长,全程开通三个 140Mb/s 四次群干线光缆数字传输系统和一个区间系统,工程投产后,可新开通 7680 条电路。工程由邮电部四工程局施工,省传输局负责随工质量验收。

全长308 公里,全直埋敷设,于1994年6月投入运行。工程按32公里设置巡房一处,150——200公里设置光缆段一处,共设置2个维护段,14处巡房。潍坊、烟台传输局集中力量,抽调精干维护人员、组成验收小组,认真进行随工验收,严把施工质量。

临沂——五莲——日照光缆工程,途经五莲、莒南、沂水、沂南四县,全长253公里,全直埋敷设。工程采用10-14芯单模光纤光缆,1310nm波长、全程开通1 个 140Mb/s 四次群干线光缆数字传输系统和1个区间系统,可开3840条电路。根据工程配置标准全线建设光缆段3个,设置6处巡房。工程由山东邮电工程公司施工,省传输局负责随工验收,工程于1994年5月投入运行。这条线路的建成,对缓解临沂、日照沿海地区电路紧张状况和经济发展起到重要作用。

1994年4月4日,张店——东营——滨州长途二级架空光缆工程开工。工程采用8-12 芯单模光纤光缆,1310nm波长、全线开通2个140Mb/s 四次群数字传输系统,由省邮电设计院设计、省传输局组织全线施工,全长145公里。

省传输局首次接受较大工程量光缆工程施工。从杆路整治、换杆、敷设吊线、架设光缆接续测试。为完成施工任务,成立工程领导小组和质量检查组,及时调配施工力量,将工程划为三个段落,分别由淄博、滨州、德州传输局负责杆路及缆线施工,并在局机关直属单位成立临时接续工程队进行全线接续、测试。工程共更换水泥杆343根、敷设吊线129公里,架设光缆130公里,敷设管道光缆 17.2 公里,光缆接头73个,更换、新设拉线325条,7月3日全线竣工。

7月13日,顺利通过省邮电管理局组织的工程验收。

1995年11月,省传输局重点参与了山东首批军民共建“953”国防通信工程(青岛—威海、临沂—日照、曲阜——菏泽)539公里长途直埋光缆线路工程建设,三条线路同时开工。省传输局及烟台、青岛、临沂、济宁传输局,积极组织人力,成立随工验收小组,进行工程配合。

进入“九五”后,我国通信事业跨入第二次质和量的飞速发展时期,山东长途传输线路的建设向大容量、高速率方向发展。光缆纤芯增至30芯以上､速率提到 622Mb/s 和 2.5Gb/s,传输制式由PDH转为SDH系统。同时对原干线光缆线路进行技术改造,以适应今后通信向数字化、宽带化、系统化、智能化方向发展需要。

1996年3月30日,国家一级干线“963”国防通信工程北沿海大连一上海(山东直埋段)全线开工。这是山东第二条国家通信干线,(海底部分另期施工)途经莱阳、莱西、即墨、青岛、胶南、日照,全长489公里,全直埋敷设,工程采用 36 芯,单模1550nm波长,松套光纤光缆。一级干线安装 SDH 系列2.5Gb/s 两个系统,二级干线及区间安装 SDH系列 622Mb/s 一个系统。同沟敷设烟台一日照省内二级12芯光缆一条,全长455公里。该工程由部设计院设计,军民合建、部四工程局和济南军区、省邮电工程公司负责施工。省传输局负责工程配合及随工验收,于1997年5月投入运行。

北沿海,大连一烟台海底光缆工程于同年 12 月 1 日开工,经历 25 天海上作业,于12月25 日登陆。本工程北自大连黑石礁湾,南至烟台套子湾,全长160.17 公里,工程由中英上海海缆公司福莱3号船负责海底敷设,敷设期间,省传输局派员参见了全过程。进局陆缆由烟台传输局施工。海底光缆埋深为1至1.5米。光缆采用法国阿尔卡特公司36芯单模,1550nm波长光纤光缆。工程在山东新建瞭望塔一处,并配备必需机具仪表等设施,工程于1999年4月投入运行。

同年10月,济(南)—石(家庄)—太(原)一银(川)国家干线济南—德州段开工建设,山东段全长161公里。本工程采用单模1550nm波长、30芯光纤光缆,初期开通 SDH 系列 622Mb/s(STM-4)系统。工程由部设计院设计、军民合建项目,济南军区、省邮电工程公司负责施工,省传输局负责工程配合和随工验收,工程于 1998 年7月投入运行。

同年12 月,省内第四条跨省一级干线济南——郑州长途干线光缆工程开工。途经济宁、菏泽、开封等城市到郑州,山东段全长361公里(曲阜——菏泽段已建)。工程采用单模 1550nm波长、36芯光纤光缆,直埋敷设。工程初期安装SDH2.5Gb/s 两个系统和一个SDH622Mb/s 系统。工程为军民合建项目,由部设计院设计,济南军区、省邮电工程公司施工,于1997年7月全部竣工。

“九五”期间,山东长途通信建设进入提速发展时期,并逐步向高速率､大容量光纤光缆方向发展。省传输局参与了济宁—枣庄、泰安—肥城、泰安—莱芜、莱芜—青岛、莱芜—淄博、德州—聊城—阳谷、潍坊—东营等1600 多公里干线光缆线路建设任务。

2000年3月15日,山东第一条高速率、特大容量济南—青岛(二路由)莱芜一青岛光缆工程开工。工程首次采用国际先进的G.655 光缆,工程初期开通16×2.5Gb/s 密集波分复用(DWDM)光传输系统,最多可开48万条电路。线路自莱芜起,途经沂源、诸城、胶州至青岛,全长346公里。该工程的建设,完善了山东“四纵四横”长途光缆传输网络结构。省传输局组织了泰安、潍坊、临沂、青岛传输局 40 多人随工验收队伍,配合工程施工和随工验收。

2000年11月5日,京津宁(二路由)国家干线光缆线路工程开工建设。山东境内途径乐陵、宁津､德州、禹城、济南、万德、泰安、曲阜、滕州、枣庄全长622.64 公里。其中,鲁冀省界至德州、泰安至鲁苏省界为全直埋敷设,德州- 济南-泰安段沿京福高速公路管道敷设。工程采用单模1550nm波长,G655、64芯光纤光缆,北京邮电设计院设计,军民合建项目,由中国通信建设四､五工程局、省邮电工程公司及济南军区负责施工,省传输局负责工程配合及随工验收,工程于 2001 年4月竣工。省传输局组织了德州、济南、泰安、济宁传输局维护人员,积极投入随工验收工作。

2001 年 10 月,省传输局根据山东省电信公司文件精神,接收了由各市、地电信分公司负责建设的本地网光缆(含同杆加挂农话光缆)线路11728公里。

2001 年至 2002 年,省传输局重点参与建设临沂一枣庄、滨州一乐陵、菏泽一阳谷､潍坊—烟台—威海等十多条近2000公里省内干线光缆线路。

十几年来,省传输局共参与54条一、二级光缆线路的建设,长度达 8000多公里,为山东的通信建设做出了贡献。

山东长途光缆工程建设简表 (1991年—1994年)

表 2-3

注：“※”为1995年5月移交给当地邮电局的线路。

山东长途光缆工程建设简表 （1995年 - 2002年）

续表

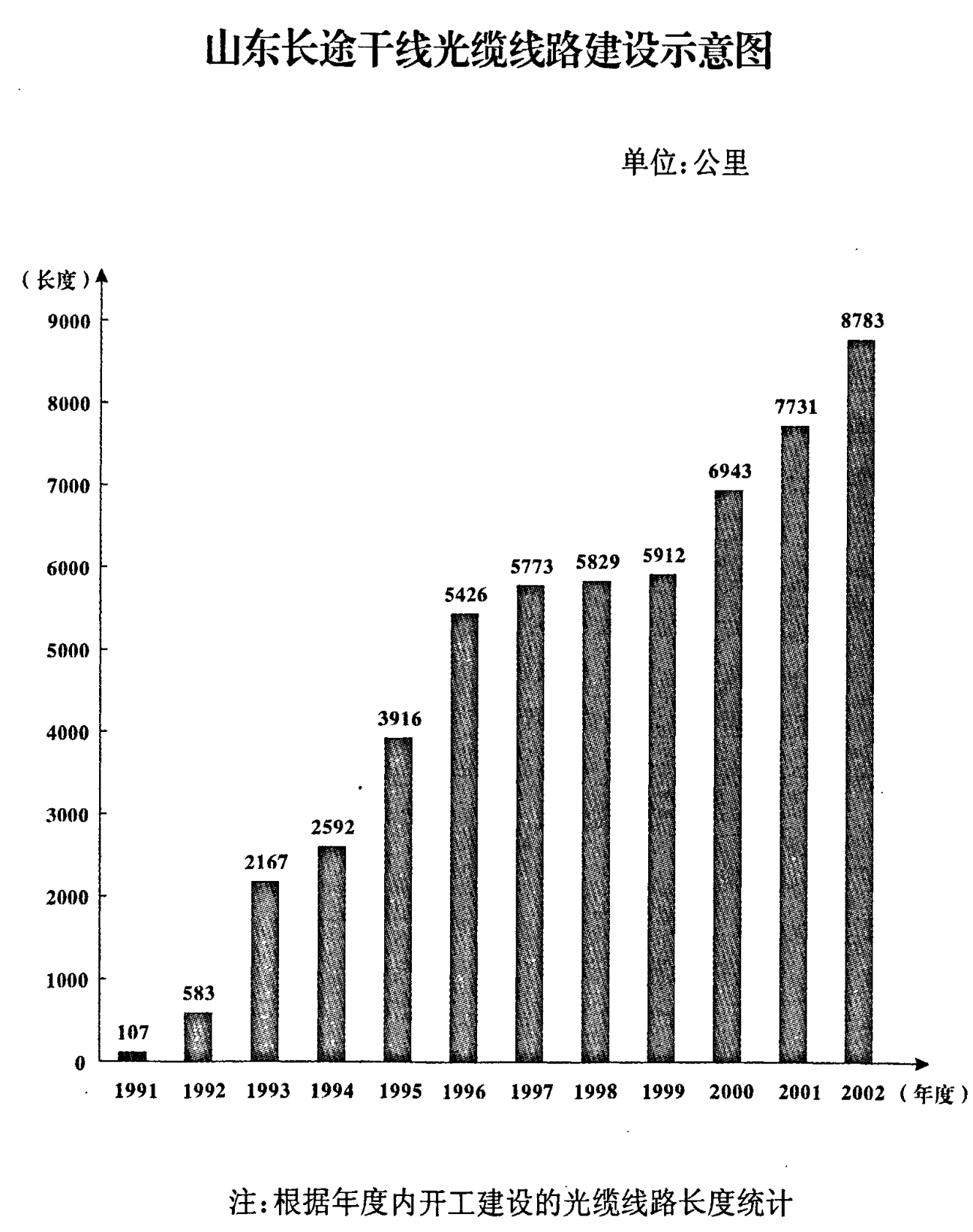

山东长途干线光缆线路建设示意图

单位：公里

注：根据年度内开工建设的光缆线路长度统计
