输变电设备
2010年，济宁供电区共有35千伏及以上变电站290座，变压器591台，总铭牌容量1508.04万千伏安。按电压等级分：500千伏安变电站1座，变压器1台，总铭牌容量75万千伏安；220千伏安变电站17座，变压器32台，总铭牌容量504万千伏安；110千伏变电站84座，变压器169台，总铭牌容量607.19万千伏安；35千伏变电站188座，变压器384台，总铭牌容量321.85万千伏安。用户自备变电站112座，变压器241台，总铭牌容量325.83万千伏安。济宁供电区管辖的公用变电站178座，变压器350台，总铭牌容量1182.21万千伏安。济宁供电公司直接管辖的变电站44座，变压器87台，总铭牌容量712.51万千伏安。其中，220千伏变电站17座，变压器32台，总铭牌容量504万千伏安；110千伏变电站18座，变压器37台，总铭牌容量173.35万千伏安；35千伏变电站9座，变压器18台，总铭牌容量35.16万千伏安。
马青变电站 位于兖州市西南小马青，占地面积3万平方米。1965年10月筹建，为110千伏变电站。1980年7月，升压为220千伏变电站。共有220千伏出线4回，110千伏出线9回，全部采用SF6开关。35千伏系统为单母线分段接线方式，设有专用母联开关，出线10回。

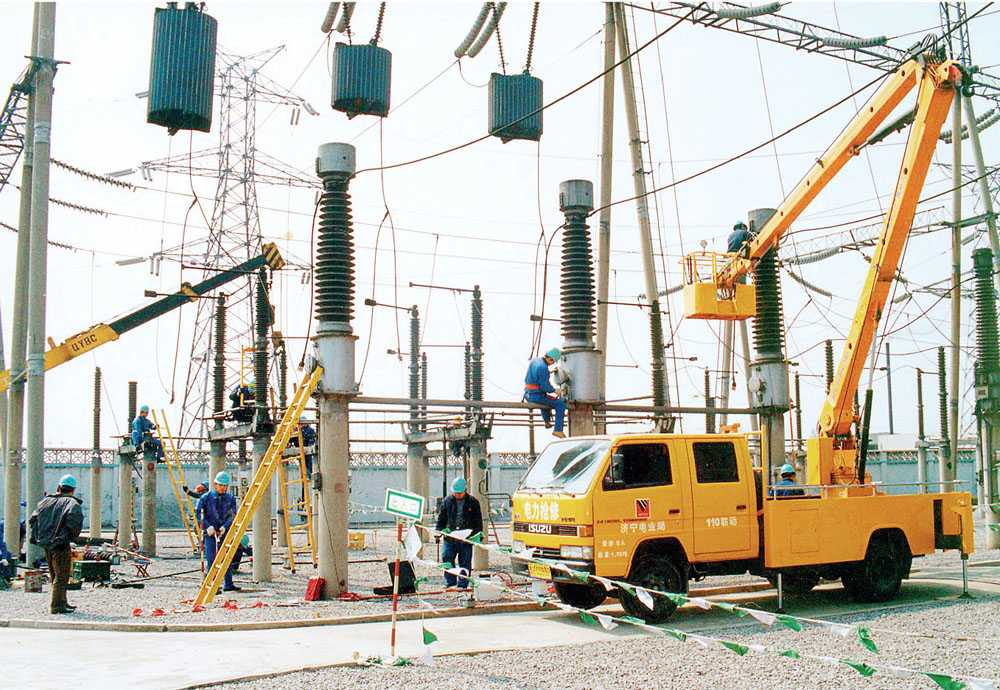

马青变电站检修作业 （2004年3月摄）

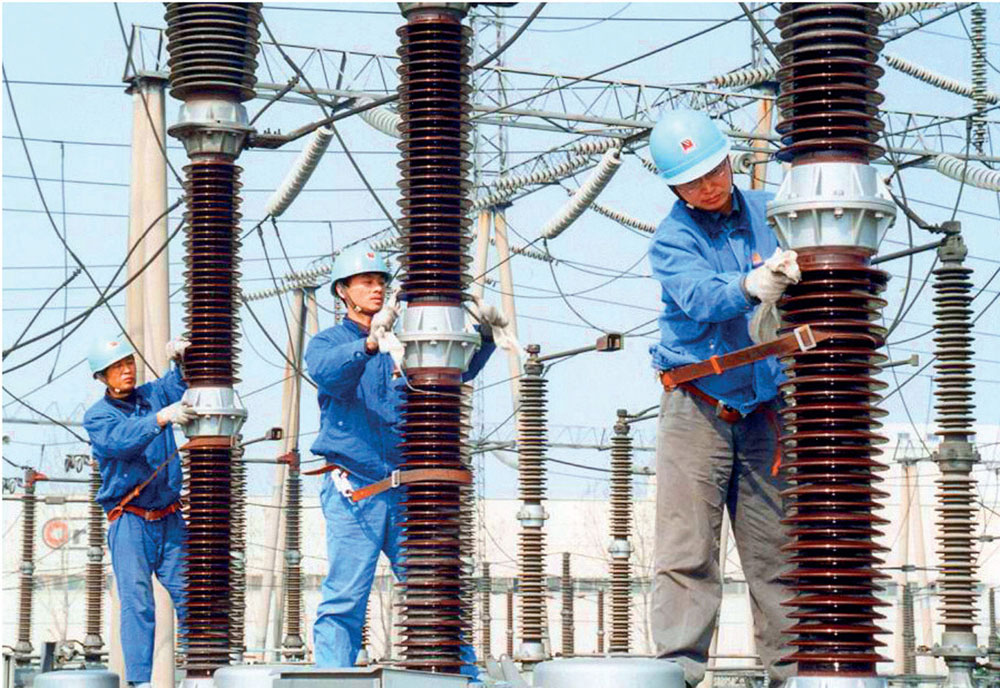

接庄变电站 位于济宁市东南接庄镇，占地面积2.45万平方米。始建于1984年7月。经多次扩建、改造，2010年，拥有主变压器2台，分为220千伏、110千伏、35千伏3个电压等级，220千伏、110千伏均为双母线分段接线方式，35千伏为单母线双分段接线方式。220千伏出线4回，110千伏出线7回，35千伏出线8回。配有先进的综合自动化系统，具有“五遥”（遥测、遥信、遥控、遥调和遥视）功能。 罗厂变电站 位于邹城市西南二十里铺村东，占地面积1.47万平方米，主要承担兖州矿务局所属煤矿及邹城市西部城镇用电需求。始建于1974年3月，为110千伏变电站，1991年3月升压为220千伏变电站。2010年，拥有2个电压等级（220千伏、35千伏），220千伏出线2回，35千伏出线15回。 八里变电站 位于邹城市东北前八里村、后八里村东，占地面积2.11万平方米。始建于1977年6月，为110千伏变电站，1996年进行升压扩建为220千伏变电站，配备1台12万主变压器。2004年12月，新增#2主变投运。2010年，拥有220千伏出线4回，110千伏出线8回，35千伏出线9回。配有先进的综合自动化系统，具有“五遥”功能。 高新变电站 位于济宁市东北郊高新开发区，1997年12月27日投入运行，为无人值班变电站。装有2台有载调压变压器，主要承担济宁市区东、北部的供电任务。截至2010年，共有220千伏出线4回，110千伏出线6回，35千伏出线24回。 曲阜变电站 位于曲阜市东南息陬乡。1997年6月筹建，1998年9月6日投运，配有2台SZ9—150000/220有载调压主变压器。2005年12月26日，新扩建#2主变投运。2010年，共有220千伏出线3回，110千伏出线8回，35千伏出线4回。 鱼台变电站 位于济宁市鱼台县济鱼公路40公里处，始建于1997年6月，1998年12月投入运行。主要承担鱼台、金乡供电任务，是济宁电网连接220千伏缗城变、220千伏金威变电站、金威电厂、漉洼煤矿、王楼矿等主要电源点及重要用户的枢纽变电站，为无人值班变电站。经二次扩建、改造，2010年，拥有2台有载调压主变压器（SFPS7—120000/220、SFS11—150000/220），220千伏出线2回，110千伏出线3回，35千伏出线5回，配有先进的综合自动化系统，具有“五遥”功能。 中都变电站 位于济宁市汶上县城东北，始建于1998年7月，占地面积2.05万平方米，为无人值班变电站。2010年，拥有220千伏变压器2台，220千伏出线3回，110千伏出线4回，35千伏出线10回。 高压变电站 （2006年8月摄）

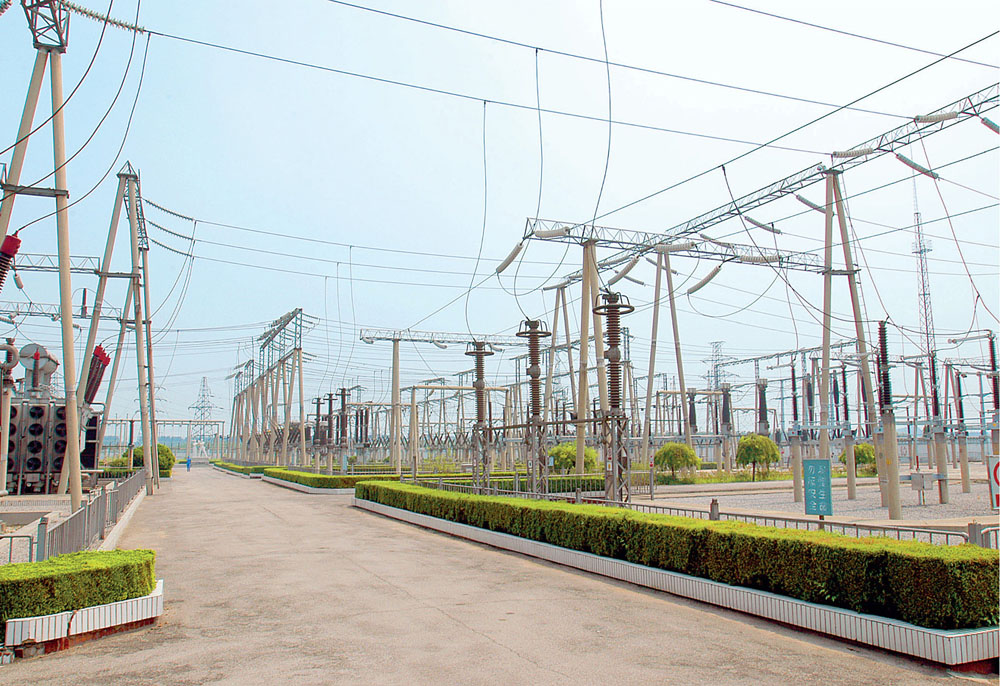

凤凰变电站 位于济宁城西北凤凰台，始建于1999年7月，2000年6月2日第一台主变压器及部分设备投入运行，投运即为无人值班变电站。2010年，共有220千伏出线6回，110千伏出线7回，35千伏出线5回。 圣源变电站 位于泗水县城东，始建于2000年7月，为无人值班变电站，设计为2台SZ9—150000/220有载调压主变压器。2001年9月26日，#1主变投入运行，2009年12月#2主变投入运行。2010年，共有220千伏出线2回，110千伏出线7回，35千伏出线8回。 梁山变电站 位于济宁市梁山县，占地总面积5120平方米。2004年8月31日投运、投运即为无人值班变电站。2010年，拥有220千伏主变2台，220千伏出线2回，110千伏出线6回，35千伏出线7回。 微山变电站 位于济宁市微山县境内，占地总面积约6666.7平方米，2006年3月开工建设，2006年9月投运。2010年，共有220千伏出线2回，110千伏出线2回，35千伏出线2回，配有无功补赏电容器3组、变压器2台。 缗城变电站 位于济宁市金乡县城南，占地总面积约6000平方米。始建于2006年5月，2006年12月投入运行，为无人值班变电站。2010年，拥有220千伏主变2台，220千伏出线3回，110千伏出线4回，35千伏出线3回，配有无功补偿电容器2组、变压器2台。二次部分采用微机综合自动化监控系统，实现“四遥”（遥测、遥信、遥调和遥视）功能。 嘉祥变电站 位于嘉祥县城（国道327线）西约500米，2008年7月17日投入运行，是济宁电网连接济宁电厂、菏泽电网等主要电源点及重要用户的枢纽变电站，为无人值班变电站。2010年，共有220千伏主变1台，220千伏出线4回，110千伏出线4回，35千伏出线6回。 大安变电站 位于兖州市西北大安镇，2008年11月底投入运行，投运即为无人值班变电站。2010年，拥有220千伏主变压器2台，220千伏出线2回，110千伏出线2回，35千伏出线8回。配有先进的综合自动化系统，具有“五遥”功能。 宁厂变电站 位于济宁电厂院内，占地总面积约2138.4平方米。始建于2008年3月，2009年8月投入运行，投运即为无人值班变电站。110千伏采用双母线接线方式，出线8回；35千伏采用单母线分段接线，出线5回。2010年，配有220千伏主变2台，由华能济宁电厂管理。 北宿变电站 位于邹城市北宿镇，占地总积约6666.7平方米，始建于2008年12月。2009年9月，220千伏母线送电，#1、2主变及部分设备投入运行，投运即为无人值班变电站。2010年，拥有220千伏主变2台，220千伏出线4回，110千伏出线2回，35千伏出线3回。配有无功补偿电容器4组，所用变压器2台。 设备先进的主变电所 （2009年摄）
表9-3-6 2010年济宁供电公司所属县（市、区）供电公司管辖的变电设备情况一览表 ┏━━━━━━━┯━━━━━━━┯━━━━━━━┯━━━━━━┯━━━━━━━━┯━━━━━━━━┯━━━━━━━┯━━━━━━━━┓ ┃ 所属县 │ 变电站类别 │ 变电站数量 │ 变压器数量 │ 总铭牌容量 │ 变电站合计数量 │变压器合计数量│ 总铭牌合计容量 ┃ ┃ （市、区） │ （千伏） │ （座） │ （台） │ （千伏安） │ （座） │ （台） │ （千伏安） ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 任城区 │ 110 │ 3 │ 6 │ 174500 │ 16 │ 30 │ 409250 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 13 │ 24 │ 234750 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 曲阜市 │ 110 │ 6 │ 12 │ 371000 │ 21 │ 46 │ 670800 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 15 │ 34 │ 299800 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 泗水县 │ 110 │ 5 │ 9 │ 276000 │ 17 │ 33 │ 439450 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 12 │ 24 │ 163450 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 邹城市 │ 110 │ 7 │ 12 │ 483500 │ 21 │ 45 │ 753600 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 14 │ 33 │ 270100 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 微山县 │ 110 │ 5 │ 9 │ 299000 │ 25 │ 50 │ 611100 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 20 │ 41 │ 312100 │ │ │ ┃ ┗━━━━━━━┷━━━━━━━┷━━━━━━━┷━━━━━━┷━━━━━━━━┷━━━━━━━━┷━━━━━━━┷━━━━━━━━┛ 续表 ┏━━━━━━━┯━━━━━━━┯━━━━━━━┯━━━━━━┯━━━━━━━━┯━━━━━━━━┯━━━━━━━┯━━━━━━━━┓ ┃ 所属县 │ 变电站类别 │ 变电站数量 │ 变压器数量 │ 总铭牌容量 │ 变电站合计数量 │变压器合计数量│ 总铭牌合计容量 ┃ ┃ （市、区） │ （千伏） │ （座） │ （台） │ （千伏安） │ （座） │ （台） │ （千伏安） ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 鱼台县 │ 110 │ 3 │ 5 │ 108000 │ 14 │ 30 │ 255750 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 11 │ 25 │ 147750 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 金乡县 │ 110 │ 3 │ 5 │ 194500 │ 19 │ 38 │ 461730 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 16 │ 33 │ 267230 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 嘉祥县 │ 110 │ 7 │ 14 │ 462500 │ 21 │ 40 │ 698600 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 14 │ 26 │ 236100 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 汶上县 │ 110 │ 4 │ 8 │ 222500 │ 24 │ 49 │ 427570 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 20 │ 41 │ 205070 │ │ │ ┃ ┠───────┼───────┼───────┼──────┼────────┼────────┼───────┼────────┨ ┃ 梁山县 │ 110 │ 3 │ 6 │ 216000 │ 16 │ 34 │ 363100 ┃ ┃ ├───────┼───────┼──────┼────────┤ │ │ ┃ ┃ │ 35 │ 13 │ 28 │ 171900 │ │ │ ┃ ┗━━━━━━━┷━━━━━━━┷━━━━━━━┷━━━━━━┷━━━━━━━━┷━━━━━━━━┷━━━━━━━┷━━━━━━━━┛ 线路设备 至2010年底，济宁供电区共有35千伏及以上供电线路573条，总长度5575.8千米。其中，500千伏线路12条，总长度468.1千米；220千伏线路41条，总长度877.7千米；110千伏线路175条，总长度1781.8千米；35千伏线路345条，总长度2448.2千米。济宁供电公司直接管辖的35千伏及以上供电线路139条，总长度1809.7千米。其中，220千伏线路41条，总长度877.7千米；110千伏线路70条，总长度765.5千米；35千伏线路28条，总长度166.5千米。 表9-3-7 2010年济宁市220千伏线路统计表 ┏━━━━━━━┯━━━━━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━┓ ┃ 线路名称 │ 线路范围 │ 线路长度（千米） │ 投运时间 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁高线 │ 济宁发电厂-高新变 │ 225.54 │ 1979年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 高马线 │ 高新变-马青变 │ 30.18 │ 1979年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 马阳线 │ 马青变-太阳纸电厂 │ 2.79 │ 1979年8月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 安阳线 │ 大安变-太阳纸电厂 │ 11.58 │ 1979年8月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 安都线 │ 大安变-中都变 │ 28.10 │ 1979年8月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 八圣线 │ 八里变-圣源变 │ 55.98 │ 1979年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 岳圣线 │ 东岳变-圣源变 │ 15.85 │ 1985年11月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 邹八Ⅰ线 │ 邹县发电厂-八里变 │ 24.67 │ 1985年11月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 邹八Ⅱ线 │ 邹县发电厂-八里变 │ 24.67 │ 1996年4月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 邹接Ⅰ线 │ 邹县发电厂-接庄变 │ 26.06 │ 1996年4月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 邹宿Ⅰ线 │ 邹县发电厂-北宿变 │ 11.62 │ 2010年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 接宿线 │ 接庄变-北宿变 │ 19.55 │ 2010年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁接线 │ 济宁发电厂-接庄变 │ 20.01 │ 1979年4月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 祥三线 │ 嘉祥变-祥三线 │ 10.58 │ 1986年5月 ┃ ┗━━━━━━━┷━━━━━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━┛ 续表 ┏━━━━━━━┯━━━━━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━┓ ┃ 线路名称 │ 线路范围 │ 线路长度（千米） │ 投运时间 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 邹宿Ⅱ线 │ 邹县发电厂-北宿变 │ 6.89 │ 1986年1月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 罗宿线 │ 罗场变-北宿变 │ 19.20 │ 1986年1月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 罗彦线 │ 罗场变-里彦电厂 │ 10.90 │ 1991年3月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 马彦线 │ 马青变-里彦电厂 │ 22.92 │ 1991年3月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 八曲线 │ 八里变-曲阜变 │ 21.00 │ 1991年3月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 接澳线 │ 接庄变-科澳电厂 │ 18.89 │ 1998年9月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 鱼澳线 │ 鱼台变-科澳电厂 │ 58.60 │ 1998年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 缗鱼线 │ 缗城变-鱼台变 │ 28.23 │ 1998年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 缗白线 │ 缗城变-53#变 │ 18.81 │ 1998年11月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 凤高Ⅰ线 │ 凤凰变-高新变 │ 12.25 │ 1999年11月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 凤高Ⅱ线 │ 凤凰变-高新变 │ 12.25 │ 2000年6月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 运凤Ⅰ线 │ 运河发电厂-凤凰变 │ 8.35 │ 2000年6月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 运凤Ⅱ线 │ 运河发电厂-凤凰变 │ 8.65 │ 2000年6月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 马曲线 │ 马青变-曲阜变 │ 20.32 │ 2000年6月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 梁浒线 │ 梁山变-线路#28 │ 8.67 │ 2000年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 成梁线 │ 阳城电厂-梁山变 │ 26.63 │ 2001年2月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 成都线 │ 阳城电厂-中都变 │ 28.52 │ 2001年6月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 上都线 │ 运河电厂-中都变 │ 21.07 │ 2001年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 上运Ⅰ线 │ 汶上变-运河电厂 │ 13.89 │ 2001年10月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 上运Ⅱ线 │ 汶上变-运河电厂 │ 13.89 │ 2003年9月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁凤Ⅰ线 │ 济宁电厂-凤凰变 │ 10.98 │ 2003年9月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁凤Ⅰ线 │ 济宁电厂-凤凰变 │ 10.98 │ 2009年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁祥Ⅰ线 │ 济宁电厂-嘉祥变 │ 36.87 │ 2009年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 宁祥Ⅰ线 │ 济宁电厂-嘉祥变 │ 36.87 │ 2009年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 祥缗线 │ 嘉祥变-缗城变 │ 59.80 │ 2009年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 丰铁线 │ 华丰变-王庄牵引路 │ 15.55 │ 2009年12月 ┃ ┠───────┼──────────────┼──────────┼─────────┨ ┃ 阜铁线 │ 曲阜变-王庄牵引路 │ 20.50 │ 2009年12月 ┃ ┗━━━━━━━┷━━━━━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━┛ 表9-3-8 2010年济宁各县（市、区）管辖的线路设备统计表 ┏━━━━━━━━┯━━━━━━━━━━━━┯━━━━━━━┯━━━━━━━━┯━━━━━━━━┯━━━━━━━┓ ┃所属县（市、区）│ 线路类别（千伏） │ 数量（条） │ 长度（千米） │ 总数量（条） │总长度（千米）┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 任城区 │ 110 │ 5 │ 30.5 │ 26 │ 184.3 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 21 │ 153.8 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 曲阜市 │ 110 │ 13 │ 114.9 │ 37 │ 300.8 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 24 │ 185.9 │ │ ┃ ┗━━━━━━━━┷━━━━━━━━━━━━┷━━━━━━━┷━━━━━━━━┷━━━━━━━━┷━━━━━━━┛ 续表 ┏━━━━━━━━┯━━━━━━━━━━━━┯━━━━━━━┯━━━━━━━━┯━━━━━━━━┯━━━━━━━┓ ┃所属县（市、区）│ 线路类别（千伏） │ 数量（条） │ 长度（千米） │ 总数量（条） │总长度（千米）┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 泗水县 │ 110 │ 7 │ 74.33 │ 25 │ 206.87 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 18 │ 132.54 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 邹城市 │ 110 │ 8 │ 70.2 │ 33 │ 238.6 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 25 │ 168.4 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 微山县 │ 110 │ 12 │ 148.4 │ 56 │ 492.0 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 44 │ 343.59 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 鱼台县 │ 110 │ 5 │ 66.77 │ 25 │ 226.3 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 20 │ 159.55 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 金乡县 │ 110 │ 4 │ 18.88 │ 35 │ 255.2 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 31 │ 236.3 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 嘉祥县 │ 110 │ 15 │ 182.2 │ 38 │ 337.7 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 23 │ 155.5 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 汶上县 │ 110 │ 8 │ 73.2 │ 38 │ 331.2 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 30 │ 258 │ │ ┃ ┠────────┼────────────┼───────┼────────┼────────┼───────┨ ┃ 梁山县 │ 110 │ 5 │ 34.2 │ 28 │ 223.0 ┃ ┃ ├────────────┼───────┼────────┤ │ ┃ ┃ │ 35 │ 23 │ 188.8 │ │ ┃ ┗━━━━━━━━┷━━━━━━━━━━━━┷━━━━━━━┷━━━━━━━━┷━━━━━━━━┷━━━━━━━┛ 济宁电力服务大厅 （2006年3月摄）
